第3回 第6巻 第3号(2016年3月号) P.85 掲載資料ダウンロード
研削技術者のための3Dで見る『考える研削加工』へのアプローチ 庄司 克雄 著
研削技術者のための3Dで見る『考える研削加工』へのアプローチ 図版資料のダウンロードページです。
画像クリックにより原寸サイズで画像が表示されます。個別画像(JPEG形式)の保存は右クリックより保存してください。
全画像の一括ダウンロードは、ページ下部よりZIP形式ファイルをダウンロードして頂けます。
|
|
|

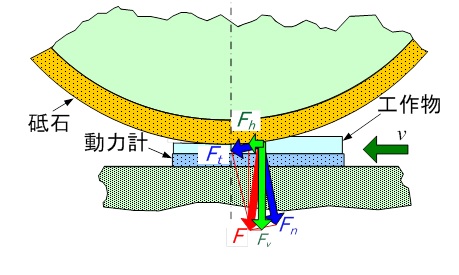

図3.11 工作物送りvと同じ向きのFhが発生する ダウンカット研削(連載第2回目の再掲)
|

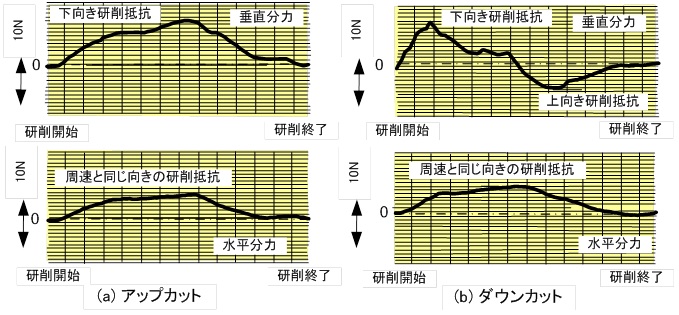

図3.12 GCブレードでセンダストをスライシング したときの研削抵抗の2分力の記録例
|

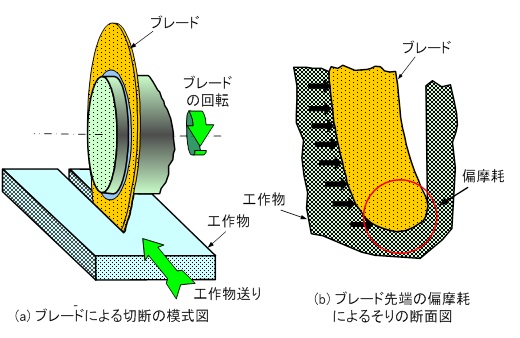

図3.13 切断中のブレードの“撓み”(そり)
|
|
|
|

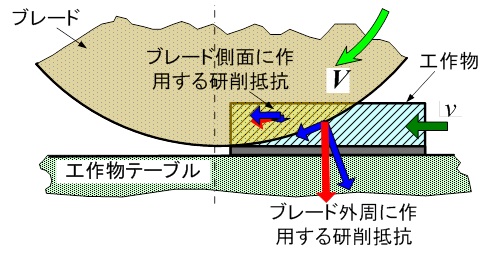

図3.14 ブレードにそりがあるときの研削抵抗
(a) ブレードの前縁が 研削に関与しているときの研削抵抗
|

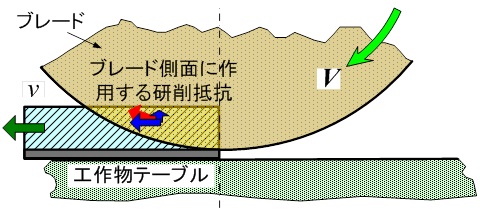

図3.14 ブレードにそりがあるときの研削抵抗
(b) ブレードの前縁が 研削に関与しなくなったときの研削抵抗
|

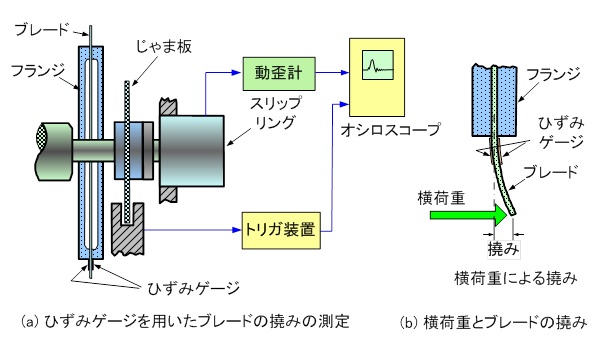

図3.15 研削切断中のブレードの“撓み”の測定
|
|
|
|

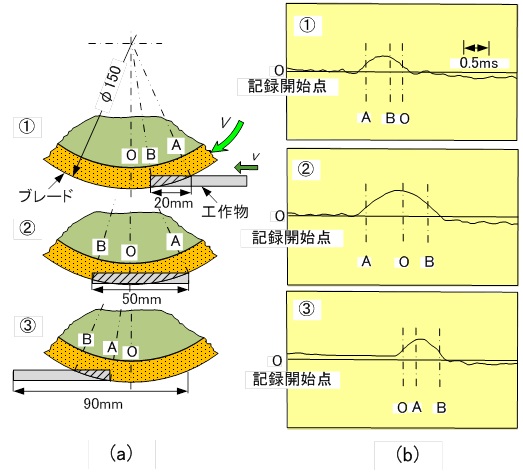

図3.16 工作物の位置と撓みのパルス信号の関係
|

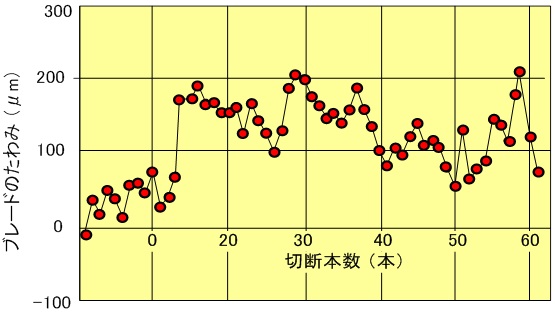

図3.17 切断回数とブレードの撓みの関係
|

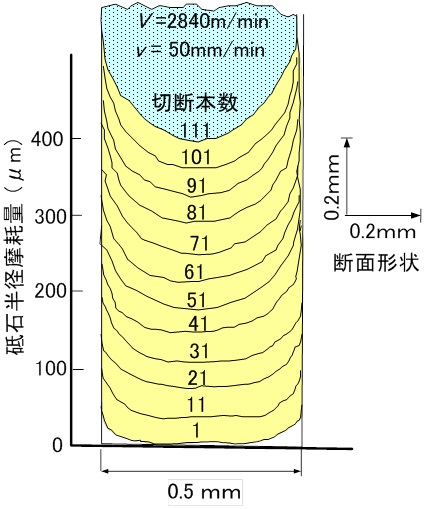

図3.18 切断回数に伴う ブレード先端の断面形状の変化
|
|
|
|

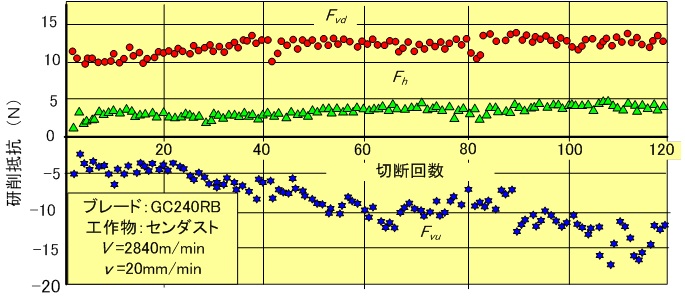

図3.19 研削切断における垂直分力の下向き成分Fvd、上向き成分Fvuと水平分力Fh
|

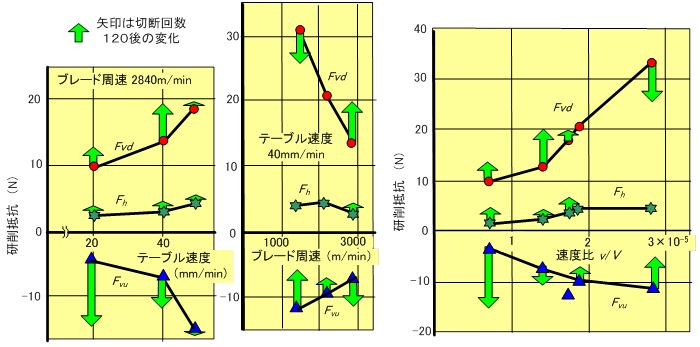

図3.20 下向き成分Fvd、上向き成分Fvuと水平分力Fhに対するブレード周速と工作物速度の影響
|

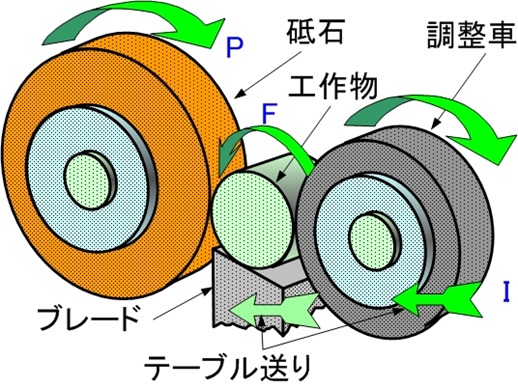

図3.21 センタレス研削
|
|
|
|

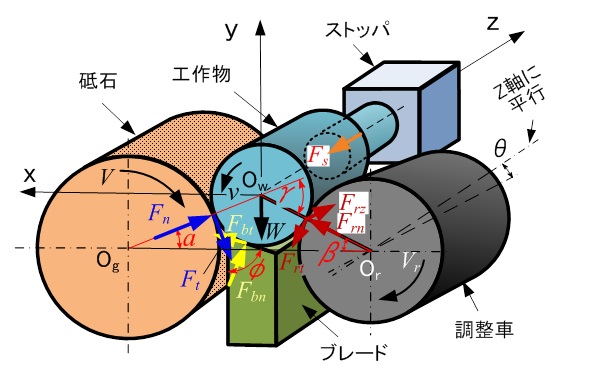

図3.22 工作物に作用する力
|
図3.23 それぞれの接触面に作用する 力と速度ベクトル(a)
|
図3.23 それぞれの接触面に作用する 力と速度ベクトル(b)
|
|
|
|
図3.23 それぞれの接触面に作用する 力と速度ベクトル(c)
|
図3.23 それぞれの接触面に作用する 力と速度ベクトル(d)
|

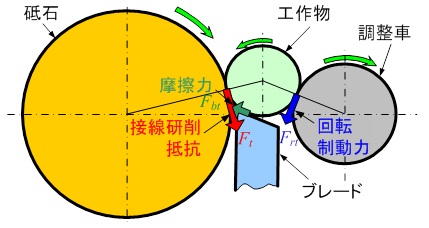

図3.24 工作物の回転力と回転制動力
|
|
|
|

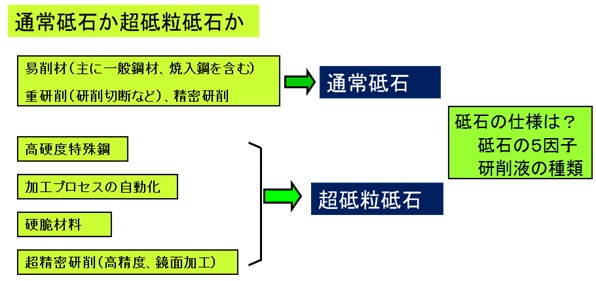

図3.25 砥石の選定の概略の基準
|

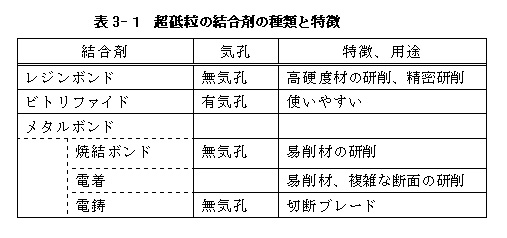

表3-1 超砥粒の結合剤の種類と特徴
|
図3.26 煉瓦ブロックを切る筆者
|
